| Передаточные числа редукторов | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Передаточное число | 10 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 360 | 400 | 500 |
| Характеристки мотор-редуктора с двигателем 12В (03 TYPE) | ||||||||||||||||||||
| Крутящий момент, кг•см | 1,0 | 2,7 | 3,0 | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 5,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 |
| Скорость, об/мин | 514 | 340 | 282 | 204 | 169 | 145 | 104 | 88 | 71 | 59 | 53 | 45 | 37 | 31 | 29 | 23,1 | 19,5 | 16,7 | 14,8 | 11,9 |
| Характеристики мотор-редуктора с двигателем 24В (04 TYPE) | ||||||||||||||||||||
| Крутящий момент, кг•см | 1,0 | 2,9 | 3,0 | 4,0 | 4,0 | 4,0 | 5,0 | 5,0 | 5,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 |
| Скорость, об/мин | 519 | 340 | 289 | 206 | 173 | 151 | 105 | 89 | 72 | 60 | 54 | 45 | 37 | 31 | 29 | 23,2 | 19,5 | 16,7 | 14,8 | 11,9 |
| Передаточное отношение | L, мм | Передаточное отношение | L, мм |
|---|---|---|---|
| 1/10 | 23,9 | 1/50~1/150 | 28,9 |
| 1/15~1/36 | 26,4 | 1/180~1/500 | 31,4 |
| Характеристики электродвигателей | ||||||
|---|---|---|---|---|---|---|
| Напряжение питания, В | Номинальный крутящий момент, г•см | Номинальная скорость, об/мин | Номинальный ток, мА | Скорость холстого хода, об/мин | Ток холостого хода, мА | Выходная мощность, Вт |
| 12 | 248 | 5090 | <1630 | 6000 | <350 | 12,96 |
| 24 | 270 | 5130 | <850 | 6000 | <210 |
14,27 |

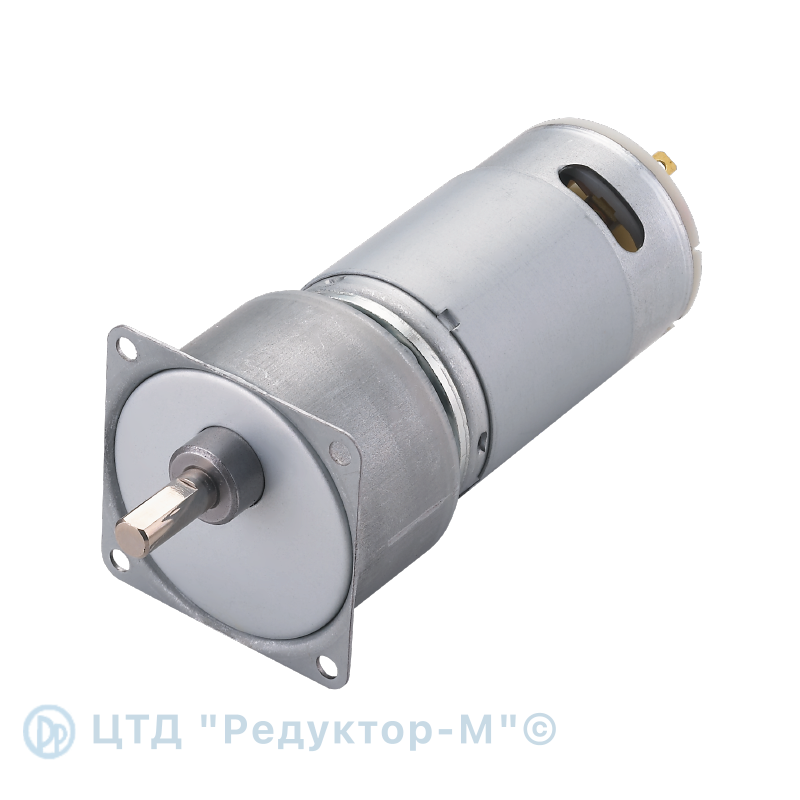

Мотор-редукторы серии RB-40GM состоят из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора.
- Электродвигатель необслуживаемый.
- Возможна комплектация двигателя датчиком Холла.
- Передаточные числа редукторов 10~500.
- Количество ступеней 2~4.
- Температурный диапазон эксплуатации от-10°С до +50°С.
- Модуль зубчатых колес 0,4 - 0,5мм.
- Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,35мм.
- Режим работы - продолжительный.
- Полное описание редуктора и величины действительных передаточных отношений RB-40GM.
