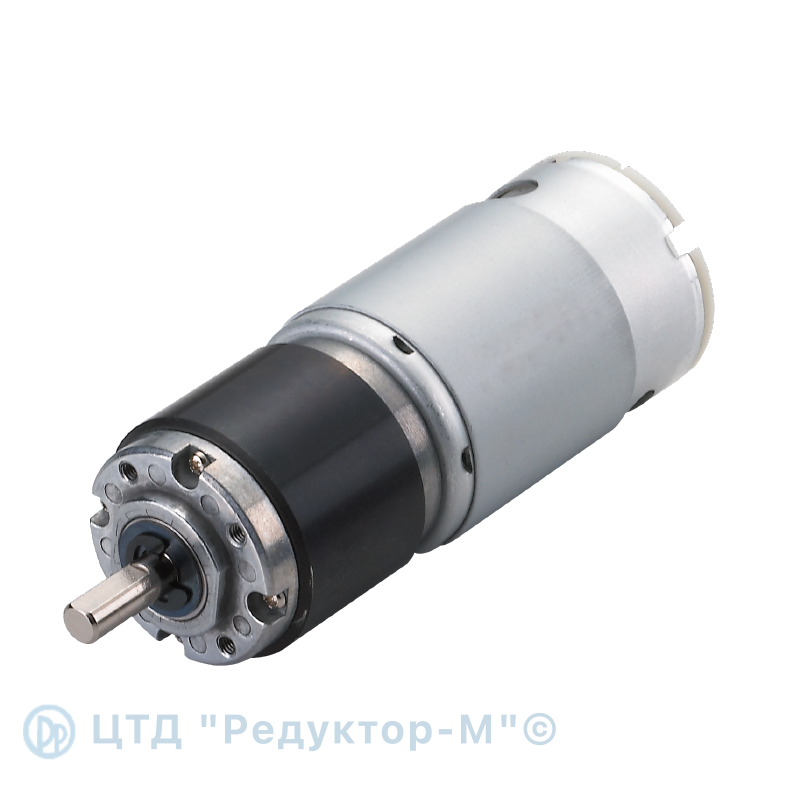

Мотор-редуктор IG-32PGM

Цена 0Р


Информация о доставке

Количество:

Добавить в заявку
Передаточные числа редукторов
Передаточное число 5 14 19 27 51 71 100 139 189 264 516 721
Характеристки мотор-редуктора с двигателем 12В (01 TYPE)
Крутящий момент, кг•см 1 2,4 3,3 4,7 7,6 8 10 10 12 12 12 12
Скорость, об/мин 950 359 257 183 97 70,5 51 38 28 21 11 8,0
Характеристики мотор-редуктора с двигателем 24В (02 TYPE)
Крутящий момент, кг•см 1,0 2,3 3,2 4,5 7,3 8 10 10 12 12 12 12
Скорость, об/мин 990 375 268 192 101 74 53 39 29 21,5 11 8,0
Передаточное отношение L, мм Передаточное отношение L, мм
1/4~1/5 17,6 1/51~1/139 30,4
1/14~1/27 24,0 1/189~1/721 36,8
Характеристики электродвигателей
Напряжение питания, В Номинальный крутящий момент, г•см Номинальная скорость, об/мин Номинальный ток, мА Скорость холстого хода, об/мин Ток холостого хода, мА Выходная мощность, Вт
12 248 5090 <1630 6000 <350 12,96
24 270 5130 <850 6000 <210 14,27


динамическая характеристика двигателя

Мотор-редуктор серии IG-32PGM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора.
  • Электродвигатель необслуживаемый.
  • Для этого двигателя есть энкодер.
  • Передаточные числа редукторов 5~721.
  • Температурный диапазон эксплуатации от-10°С до +50°С.
  • Модуль зубчатых колес 0,5мм.
  • Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,3мм.
  • Режим работы - продолжительный.
  • Полное описание редуктора и величины действительных передаточных отношений IG-32P.
  • Отличие от мотор-редуктора IG-32GM - более мощный (14Вт) двигатель.
